Zink aleazio zuzeneko mikroduktu konektorea

Bidali kontsulta

Produktuaren Deskribapena

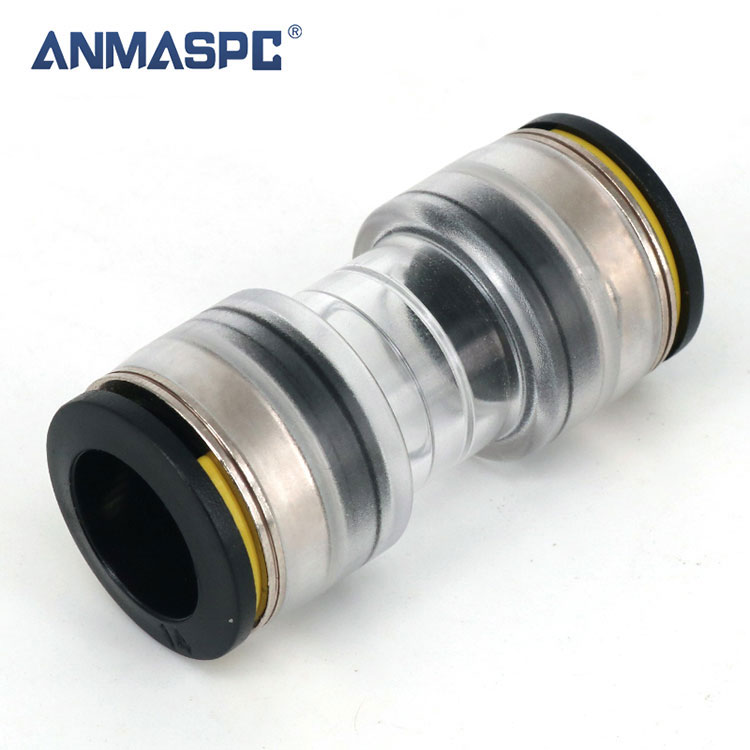

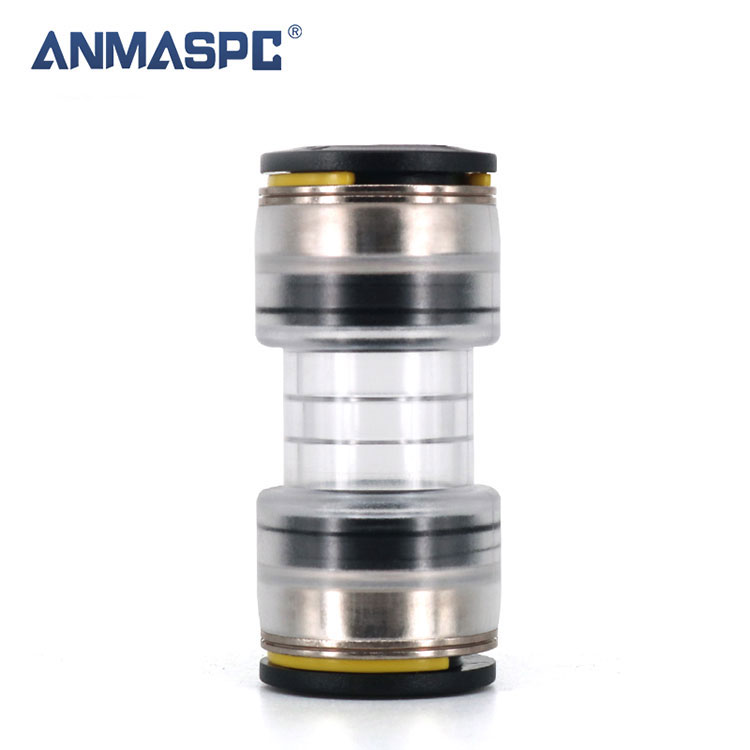

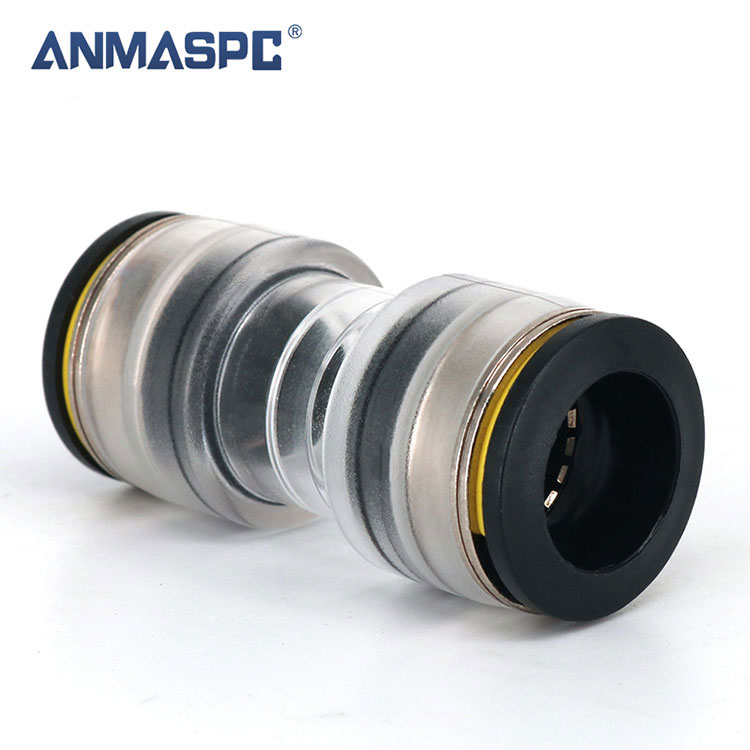

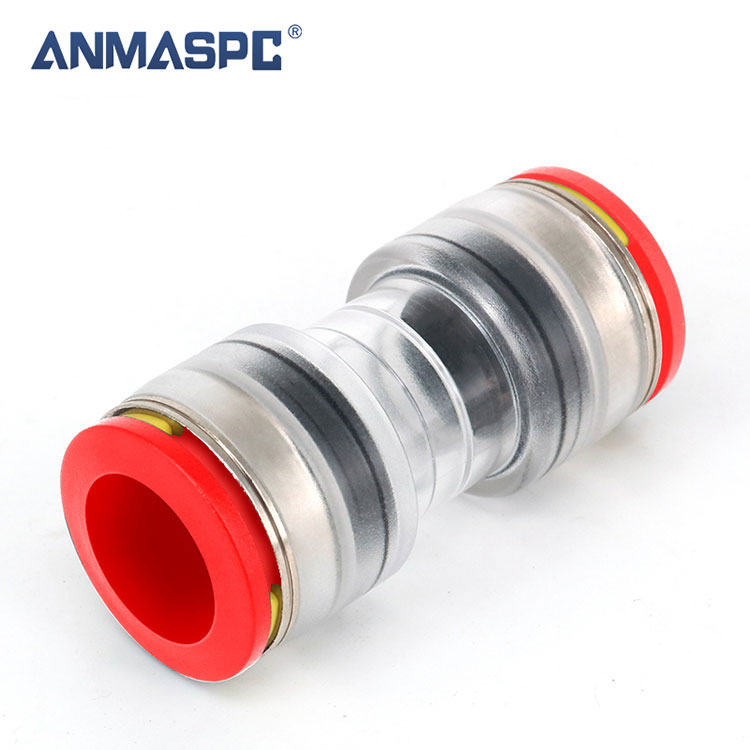

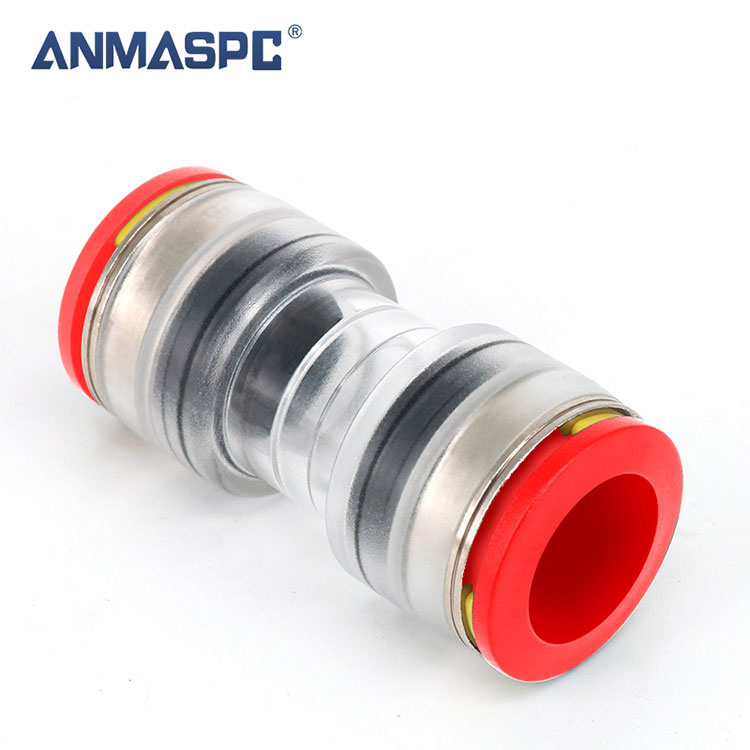

Zink aleazio zuzeneko mikrodukto konektorearen osagarriak

Mikroducto zuzeneko konektoreak, errendimendu ona bermatzen dutenak. Gorputz gardenak barruko mikro-hodien posizioa egiaztatzea ahalbidetzen du. Segurtasun-klipak, manipulazioa agerikoa, aurrez instalatuta daude. Probatu eta EN 50411-2-8 araua bete.

EZAUGARRI NAGUSIAK:

① Segurtasun-klipak barne

② Push-fit teknologia

③ Lan presioa: gehienez. 25 taberna

Deskribapena

			Osagaiak
			1	Collet	POM
			2	Blokeatzeko Clip	POM
			3	Kartutxoa	ZINK ALEAZIOA
			4	Lock Claw	SUS301/304
			5	Laguntza Eraztuna	POM
			6	Zigilu Eraztuna	TEP
			7	Gorputza	PC2807
Fit Tube
Hodien materiala	HDPE.PE.Nylon.Poliuretanoa
Hodiaren kanpoko diametroa	Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16
Parametro teknikoa
Fluidoekin lan egitea		Airea
Estutasuna		0,15 ~ 0,8MPa Ihesik gabe
Tira festa		400N
Froga presioa		2,5 MPa
Presio funtzionamendu-tartea		0~1.6MPa
Giro-tenperatura eta fluidoaren tenperatura		-40 ~ 60 ℃
Instalazio-tenperatura		-10℃C/+50℃
Gomendatutako Puzte Tenperatura		-15 ℃/+35 ℃
Babes-maila		IP68
UV-arekiko erresistentearen kalifikazioa		F1
Txertatzeko indarra		50N gehienez (5kg)
Bizi-itxaropena:		25 urte
Arauak:		EN 50411-2-8

Zehaztapenak eta neurriak

ANMASPC kodea	Hodia OD/ID	Hodia OD/ID	Tapered Hole
TPU3/2.1	3/2.1	3/2.1	2.1
TPU4/2.5	4/2.5	4/2.5	2.5
TPU4/2.8	4/2.8	4/2.8	2.8
TPU5/2.1	5/2.1	5/2.1	2.1
TPU5/3.5	5/3.5	5/3.5	3.5
TPU6/4	6/4	6/4	4
TPU7/3.5	7/3.5	7/3.5	3.5
TPU7/4	7/4	7/4	4
TPU7/5.5	7/5.5	7/5.5	5.5
TPU8/3.5	8/3.5	8/3.5	3.5
TPU8/6	8/6	8/6	6
TPU10/6	10/6	10/6	6
TPU10/8	10/8	10/8	8
TPU12/8	12/8	12/8	8
TPU12/10	12/10	12/10	10
TPU14/10	14/10	14/10	10
TPU14/12	14/12	14/12	12
TPU16/12	16/12	16/12	12
TPU16/13	16/13	16/13	13
TPU16/14	16/14	16/14	14

Dimentsio orokorrak


Eredua	A	B	C	D	E	F
TPU03	31.9	6.9	10	11.1	3.2	2.1
TPU04	31.9	6.9	10	11.1	4.2	2,8/2,5
TPU05	35.4	8.9	12	12.8	5.2	3.5/2.1
TPU06	35.4	8.9	12	12.8	6.2	4.0
TPU07	41.0	11.5	14.1	15.4	7.2	5,5/4/3,5
TPU08	41.0	11.5	14.1	15.4	8.2	6/3.5
TPU10	42.0	14.0	17.5	18.3	10.2	08/06
TPU12	49.5	15.8	19.2	20.7	12.2	08/10
TPU14	50.5	18.0	22.2	23	14.3	12/10
TPU16	55.0	20.0	24.7	25.1	16.2	14/13/12
